用途
渦街流量傳感器廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于傳感器材料為1Cr18Ni9Ti，也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。
特點
渦街流量計便特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定
。

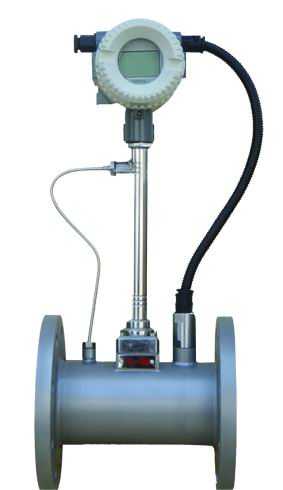

LUGB渦街流量計
分類
LUGB渦街流量計按連接方式分：法蘭卡裝式、法蘭式、插入式；按顯示方式分：現場顯示、遠傳顯示；按有無溫壓補償分為：帶溫壓補償型、不帶溫壓補償型。
LUGB型渦街流量傳感器應用內徑范圍為25-300mm（滿管式），
LUGB插入式渦街流量傳感器應用內徑范圍為200-3000mm(插入式),
滿管式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，插入式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，傳感器征集計量精度：2.5級
被測介質氣體，液體，蒸汽，被測介質溫度為-20~160℃、-20~280℃、-20~350℃（僅管式）
輸出信號為三線制電壓脈沖，電壓脈沖信號(三線制)：低電平≤1V 高電平≥5V、二線制4-20mA。
特點
1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量?！?br /> 2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
3、全新的數字濾波和修正功能使流量測量更加精準可靠?！?br /> 4、電池供電型無需外接電源既可連續工作兩年以上。
5、全新點陣漢字液晶顯示，使用操作更方便。
防爆型LUGB型渦街流量傳感器，采用是本安防爆技術。電池供電的渦街流量傳感器其防爆標志為“ExiaⅡBT4”，適合不高于Ⅱ類B級的0區、1區、2區含有T1~T4組的危險場所使用；靠安全柵供電的渦街流量傳感器其防爆標志為“ExiaⅡBT5”，適于Ⅱ類B級的0區、1區、2區含有T1~T5組的危險場所使用。
大、中型管道內流量測量采用插入式結構，如果在插入口處安裝球閥和提升機構，還可以進行不斷流拆裝，便于傳感器的清洗和維修。
特點
(1)結構簡單，無可動部件，安裝維修方便，壽命長。
(2)壓力損失小，量程范圍寬。
(3)壓電應力檢測體獨立地安裝在旋渦發生體后方，減少了介質中臟物的影響。
(4)檢測元件不直接與被測介質接觸，尤其適合于惡劣環境下的流量測量。
(5)可現場顯示，也可遠傳，還可與計算機控制系統聯網。
技術參數
公稱020405060810121520 2530
通徑Φ25Φ40Φ50Φ65Φ80Φ100Φ125Φ150Φ200Φ250Φ300
被測介質（2—液體；3—氣體）
連接方式（1-法蘭連接型;2-法蘭卡裝型）
